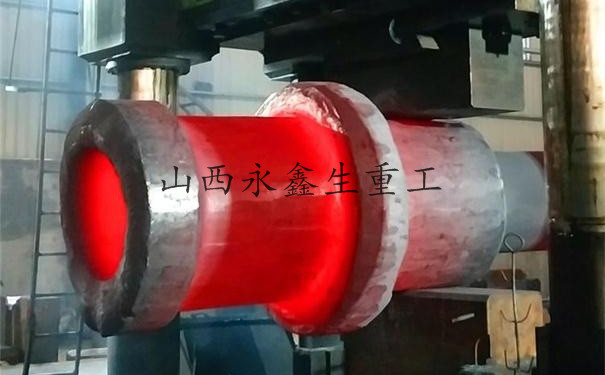

鍛件是指通過對金屬坯料進行鍛造變形而得到的工件或毛坯。利用對金屬坯料施加壓力，使其產(chǎn)生塑形變形，可改變其機械性能。鍛件按坯料在加工時的溫度，可分為冷鍛溫鍛和熱鍛。冷鍛一般是在室溫下加工，熱鍛是在高于金屬坯料的再結(jié)晶溫度下加工。

       坯料在冷鍛時要產(chǎn)生變形和加工硬化，使鍛模承受高的荷載，因此，需要使用高強度的鍛模和采用防止磨損和粘結(jié)的硬質(zhì)潤滑膜處理方法。另外，為防止坯料裂紋，需要時進行中間退火以保證需要的變形能力。為保持良好的潤滑狀態(tài)，可對坯料進行磷化處理。在用棒料和盤條進行連續(xù)加工時，目前對斷面還不能作潤滑處理，正在研究使用磷化潤滑方法的可能。

       根據(jù)坯料的移動方式，鍛造加工可分為自由鍛、鐓粗、擠壓、模鍛、閉式模鍛、閉式鐓鍛。閉式模鍛和閉式鐓鍛由于沒有飛邊，材料的利用率就高。用一道工序或幾道工序就可能完成復(fù)雜鍛件的精加工。由于沒有飛邊，鍛件的受力面積就減少，所需要的荷載也減少。但是，應(yīng)注意不能使坯料完全受到限制，為此要嚴(yán)格控制坯料的體積，控制鍛模的相對位置和對鍛件進行測量，努力減少鍛模的磨損。

       根據(jù)鍛模的運動方式，鍛造加工又可分為擺輾、擺旋鍛、輥鍛、楔橫軋、輾環(huán)和斜軋等方式。擺輾、擺旋鍛和輾環(huán)也可用精鍛加工。為了提高材料的利用率，輥鍛和橫軋可用作細(xì)長材料的前道工序加工。與自由鍛一樣的旋轉(zhuǎn)鍛造加工也是局部成形的，它的優(yōu)點是與鍛件尺寸相比，鍛造加工力較小情況下也可實現(xiàn)形成。包括自由鍛在內(nèi)的這種鍛造加工方式，加工時材料從模具面附近向自由表面擴展，因此，很難保證精度，所以，將鍛模的運動方向和旋鍛工序用計算機控制，就可用較低的鍛造加工力獲得形狀復(fù)雜、精度高的產(chǎn)品。

       當(dāng)溫度超過300℃-400℃（鋼的藍(lán)脆區(qū)），達(dá)到700℃-800℃時，變形阻力將急劇減小，變形能也得到很大改善。根據(jù)在不同的溫度區(qū)域進行的鍛造加工，針對鍛件質(zhì)量和鍛造加工工藝要求的不同，可分為冷鍛、溫鍛、熱鍛三個成型溫度區(qū)域。原本這種溫度區(qū)域的劃分并無嚴(yán)格的界限，一般地講，在有再結(jié)晶的溫度區(qū)域的鍛造加工叫熱鍛，不加熱在室溫下的鍛造加工叫冷鍛。

       在低溫鍛造加工時，鍛件的尺寸變化很小。在700℃以下鍛造加工，氧化皮形成少，而且表面無脫碳現(xiàn)象。因此，只要變形能在成形能范圍內(nèi)，冷鍛容易得到很好的尺寸精度和表面光潔度。只要控制好溫度和潤滑冷卻，700℃以下的溫鍛也可以獲得很好的精度。熱鍛時，由于變形能和變形阻力都很小，可以鍛造加工形狀復(fù)雜的大鍛件。要得到高尺寸精度的鍛件，可在900℃-1000℃溫度域內(nèi)用熱鍛加工。

       另外，要注意改善熱鍛的工作環(huán)境。鍛模壽命（熱鍛2-5千個，溫鍛1-2萬個，冷鍛2-5萬個）與其它溫度域的鍛造加工相比是較短的，但它的自由度大，成本低。

---

我們只做好鍛件www.fafa75.com

文章原創(chuàng)如需轉(zhuǎn)載請注明永鑫生鍛造廠提供！
