鍛造廠加工316不銹鋼鍛件的工藝特點(diǎn)：
發(fā)布時間：2016/12/05 點(diǎn)擊數(shù)：4842

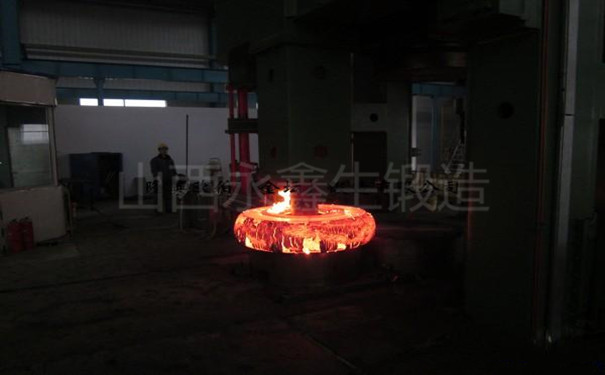

鍛造廠對316不銹鋼加熱溫度不能太高。因過高的溫度會使組織中出現(xiàn)δ鐵體，塑性下降，容易鍛裂。鍛造廠加熱時應(yīng)避免脫碳，因?yàn)槊撎紩偈咕植啃纬设F素體，降低316不銹鋼鍛件的硬度和強(qiáng)度。所以應(yīng)在還原性氣氛的爐氣中加熱。
316不銹鋼鍛件可以用熱處理方法來細(xì)化晶粒，改善力學(xué)性能，提高抗腐蝕能力，所以，后一火的變形量無特殊要求。鍛造加工時要避免金屬變形速度過快，以免導(dǎo)致裂紋與過熱。
316不銹鋼鍛后冷卻與熱處理時這類鋼鍛后空冷時，會出現(xiàn)馬氏體和碳化物，內(nèi)應(yīng)力較大，容易出現(xiàn)裂紋。因此，鍛造廠在鍛后應(yīng)緩慢冷卻，一般在熱砂中冷卻或坑冷。取出后應(yīng)及時進(jìn)行等溫退火，消除內(nèi)應(yīng)力，以免在以后酸洗或存放過程中產(chǎn)生開裂和降低硬度，并便于切削加工。退火溫度一般為750~800℃，保溫1~3h，緩冷至600℃后空冷。
文章原創(chuàng)如需轉(zhuǎn)載請注明永鑫生鍛造廠提供！
我們只做好鍛件www.fafa75.com
文章原創(chuàng)如需轉(zhuǎn)載請注明永鑫生鍛造廠提供！
